西門子S7-1500 通訊模塊
發表時間：2018年12月07日瀏覽量：
產品詳情

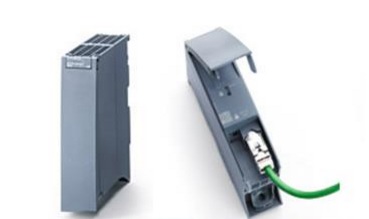

通訊模塊
集成有各種接口，可通過 PROFINET 和 PROFIBUS DP 進行通信。S7-1500 的通信模塊增加一些額外的通信功能或者更多接口，從而提升模塊的通信能力。
• 通過點對點的鏈接，通訊模板用于數據交換
• 用于連接至 PROFIBUS 的通信模塊
• 用于連接至工業以太網的通信模塊
CM PtP: 通過點到點連接實現串行通信
4 種通信模塊，可通過串行接口連接自動化組件。
• 可連接舊系統和外部系統
• 可連接數據讀卡器或特殊傳感器
• 可集中使用，也可在分布式 ET 200MP I/O 系統中使用
• 帶有各種物理接口，如 RS232、RS422 或者 RS485
• 可預定義各種協議，如 3964(R)、Modbus RTU 或 USS
• 可使用基于 Freeport 的應用特定協議 (ASCII)
• 所有模塊使用統一的編程接口
• 診斷報警可用于簡單故障修復
CP 1543-1: 帶有安全功能的工業以太網連接
CP 1543-1 通信模塊憑借其高通信性能，極大地拓展了 S7-1500 的應用領域。
• 除 CPU 密碼保護之外，還可通過狀態檢測防火墻確保工業以太網連接的安全性
• 可分別組態本地訪問權限和遠程訪問權限
• 通過電子郵件實現簡單報警，并通過 FTP(S) 文件傳輸協議將產品數據傳輸?shù)娇刂朴嬎銠C中
• 靈活集成在基于 IPv6 的架構中
• 支持網絡分段，可構建具有同一 IP 地址的相同設備
• 可在 TIA 博途中構建包含安全功能在內的整體項目
CM 1542-5: 高性能的 PROFIBUS 模塊
CM 1542-5 符合國際標準 IEC 61158/61784，支持 PROFIBUS DP 主站功能和 PROFIBUS DP 從站功能。通過該模塊，可以將 PROFIBUS 設備連接到不帶 PROFIBUS 接口的 S7-1500 控制器的CPU 上。
• 使用附加的 PROFIBUS 電纜，實現系統快速擴展
• 可為單個自動化任務分隔不同的 PROFIBUS 子網
• 減少了 S7-1500 CPU 中的通信任務，提高系統性能
• 可連接其他供應商提供的 PROFIBUS 從站
• 發生故障時，網絡分隔技術可降低模塊替換成本。
• TIA Portal V12 中，集成了項目規劃功能
