產品詳情

概述

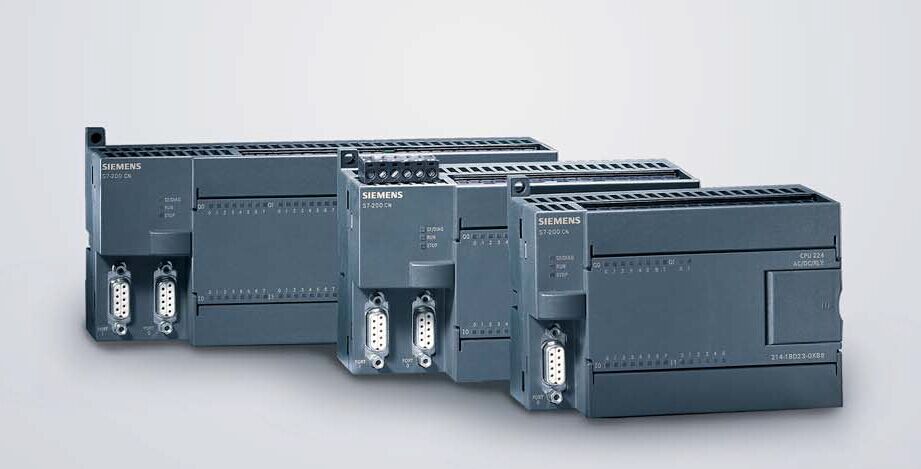

新的模塊化 SIMATIC S7-200 控制器，可實現簡單卻高度精確的自動化任務。SIMATIC S7-200 控制器實現了模塊化和緊湊型設計，功能強大、投資安全并且完全適合各種應用。
可擴展性強、靈活度高的設計，可實現高標準工業通信的通信接口以及一整套強大的集成技術功能，使該控制器成為完整、全面的自動化解決方案的重要組成部分。
SIMATIC HMI 基礎面板的性能經過優化，旨在與這個新控制器以及強大的集成工程組態更優兼容，可確保實現簡化開發、快速啟動、精確監控和高等級的可用性。
• 6 個控制器，具有不同類型的分級性能
• 緊湊型控制器，帶有集成電源，可作為寬范圍交流或直流電源
• 具有不同的性能等級，滿足不同的應用領域

應用
• CPU 221：
智能、緊湊型解決方案。
• CPU 222：
出色的緊湊型解決方案。
• CPU 224：
高性能的緊湊型 CPU。
• CPU 224XP：
高性能的緊湊型 CPU，帶 2 個端口。
• CPU 226：
高性能的緊湊型 CPU，帶 2 個端口。

設計
主要特點
• 突出數據記錄用記憶卡，配方管理，STEP 7-Micro/WIN的項目節約，以及各種格式的文件存儲
• PID自動調諧功能
• 用于擴展通訊選項的2個內置串口，例如：與其它制造商的設備配套使用（CPU 224 XP, CPU 226）
• 具有內置模擬輸入/輸出的CPU 224 XP
實時響應
先進的技術直至更后的細節確保我們的CPU發揮杰出的實時響應率：
• 4個或6個獨立的硬件計數器，每個30 kHz，帶有CPU 224 XP的2 x 200 kHz，例如：通過增量編碼器或者高速記錄過程事件的精確路徑監測
• 4個獨立的報警輸入，輸入濾波時間0.2毫秒至程序起動－大的過程安全
• 對應用程序快速事件大于0.2 ms信號的脈沖捕捉功能
• 2個脈沖輸出，每個 20 kHz，或者具有脈沖寬度調制和脈沖無脈沖設定點的CPU 224 XP 的2 x 100 kHz－例如：用于控制步進電機
• 2個定時中斷，在1ms處開始，以1ms的增量進行調節－用于迅速變化過程的無擾控制
• 快速模擬輸入－具有25 μs的信號轉換，12位分辨率
• 實時時鐘
定時中斷
• 1至255ms，具有1 ms的分辨率
• 例如：在轉四分之一圈后，以3000 RPM的轉速可以在螺釘插入機上記錄和處理信號。可以實現非常精確的記錄，例如：擰緊扭矩，以確保螺釘?shù)母丫o固。
快速計數器
• 彼此、其他操作和程序周期均獨立運行
• 當達到用戶可選擇的計算值時，中斷觸發－從檢測到輸入信號到切換輸出的反應時間為300 μs
• 當增量位置編碼器用于確切定位時的4邊緣評估
• 模塊化可擴展性

報警輸入
• 4個獨立的輸入
• 用于快速連續登記信號
• 用于信號檢測的200 μs–500 μs 響應時間/用于信號輸出的300 μs
• 對正向和/或負向信號邊沿的響應
• 在一個隊列中更多16次中斷，取決于優先順序
機械特點
• 水平或垂直安裝在 DIN 導軌上或使用集成的鉆孔（不是水平的）直接安裝在控制柜中
• 接線盒，用于所有 CPU 和相關組件的獨立接線
