概述
• 20個不同的CPU:
o 7種標準型CPU(CPU 312,CPU 314,CPU 315-2 DP,CPU 315-2 PN/DP,CPU 317-2 DP,CPU 317-2 PN/DP,CPU 319-3 PN/DP)
o 6 個緊湊型 CPU（帶有集成技術功能和 I/O）（CPU 312C、CPU 313C、CPU 313C-2 PtP、CPU 313C-2 DP、CPU 314C-2 PtP、CPU 314C-2 DP）
o 5 個故障安全型 CPU（CPU 315F-2 DP、CPU 315F-2 PN/DP、CPU 317F-2 DP、CPU 317F-2 PN/DP、CPU 319F-3 PN/DP）
o 2種技術型CPU(CPU 315T-2 DP, CPU 317T-2 DP)
• 18種CPU可在-25°C 至 +60°C的擴展的環境溫度范圍中使用
• 具有不同的性能等級，滿足不同的應用領域。

應用
SIMATIC S7-300 提供多種性能等級的 CPU。除了標準型 CPU 外，還提供緊湊型 CPU。
同時還提供技術功能型 CPU 和故障安全型 CPU。
下列標準型CPU 可以提供：
• CPU 312，用于小型工廠
• CPU 314，用于對程序量和指令處理速率有額外要求的工廠
• CPU 315-2 DP，用于具有中/大規模的程序量以及使用PROFIBUS DP進行分布式組態的工廠
• CPU 315-2 PN/DP，用于具有中/大規模的程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
• CPU 317-2 DP，用于具有大容量程序量以及使用PROFIBUS DP進行分布式組態的工廠
• CPU 317-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
• CPU 319-3 PN/DP，用于具有極大容量程序量何組網能力以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統

下列緊湊型CPU 可以提供：
• CPU 312C，具有集成數字量 I/O 以及集成計數器功能的緊湊型 CPU
• CPU 313C，具有集成數字量和模擬量 I/O 的緊湊型 CPU
• CPU 313C-2 PtP，具有集成數字量 I/O 、2個串口和集成計數器功能的緊湊型 CPU
• CPU 313C-2 DP，具有集成數字量 I/O 、PROFIBUS DP 接口和集成計數器功能的緊湊型 CPU
• CPU 314C-2 PtP，具有集成數字量和模擬量 I/O 、2個串口和集成計數、定位功能的緊湊型 CPU
• CPU 314C-2 DP，具有集成數字量和模擬量 I/O、PROFIBUS DP 接口和集成計數、定位功能的緊湊型 CPU

下列技術型CPU 可以提供：
• CPU 315T-2 DP，用于使用 PROFIBUS DP進行分布式組態、對程序量有中/高要求、同時需要對8個軸進行常規運動控制的工廠。
• CPU 317T-2 DP，用于使用 PROFIBUS DP進行分布式組態、對程序量有高要求、又必須同時能夠處理運動控制任務的工廠
下列故障安全型CPU 可以提供：
• CPU 315F-2 DP，用于采用 PROFIBUS DP 進行分布式組態、對程序量有中/高要求的故障安全型工廠
• CPU 315F-2 PN/DP，用于具有中/大規模的程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
• CPU 317F-2 DP，用于具有大容量程序量以及使用PROFIBUS DP進行分布式組態的故障安全工廠
• CPU 317F-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
• CPU 319F-3 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的故障安全型工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統

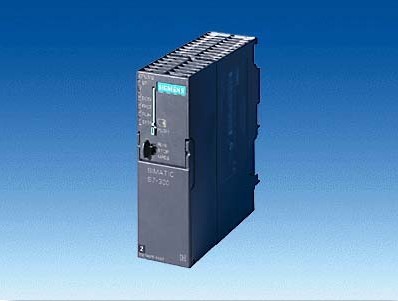

設計
所有 CPU 均具有堅固、緊湊的塑料機殼。在前面板上的部件有：
• 狀態和故障 LED
• 模式選擇開關
• MPI 端口
CPU 還具有以下配置：
• SIMATIC 微型存儲卡（MMC 卡）插槽；
MMC 卡替代集成的裝載存儲器，因此是操作必備品。
• 使用前連接器連接到集成的 I/O 端口（僅限緊湊型 CPU）
• 連接 PROFIBUS 總線(僅限于DP型CPU)
• RS 422/485 的連接（僅 PtP CPU）
• 連接 PROFINET(僅限于PN型CPU)
