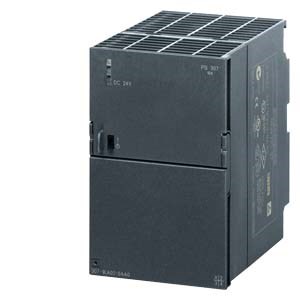

西門子S7-300 電源模塊
發表時間：2018年12月07日瀏覽量：
產品詳情
概述
• 用于S7-300/ET 200M的負載電源
• 用于將市電電壓轉換為所需的24VDC工作電壓
• 輸出電流為 2A、5A 或 10A
應用
S7-300/ET 200M 需要 24V DC 電源。
SITOP 負載電源把 120/230 VAC 線路電壓轉換到所需的 24 VDC 工作電壓。
這些模塊可利用外部電壓為S7-300/ET200M以及傳感器和執行器供電。
設計
負載電源模塊安裝在 CPU/IM 361/IM153（插槽1）左邊的 DIN 導軌上。
通過所提供的電源連接器連接到 CPU/IM 361/IM153 上。
該模板的前面板包括：
• 輸出電壓指示：
一個 LED 顯示 24 V DC 輸出電壓。
• 線電壓選擇開關：
可以通過帶保護罩的開關選擇輸入電壓：120 VAC 或 230 VAC。
• 24 VDC 輸出電壓的 On/off 開關；
前面板上通過蓋板保護的還有：
• 端子:
這些端子用于連接輸入電壓電纜、輸出電壓電纜和接地導線。
負載電源也可安裝在 35 mm 的標準導軌上（EN 50 022），這需要下述安裝適配器：
• PS 307-1B 和 PS 307-1E各需一個適配器
• PS 307-1K 需2個適配器
