西門子S7-300 通訊模塊
發表時間：2018年12月07日瀏覽量：
產品詳情
概述
• 通訊處理器用于把 S7-300 連接到不同的總線系統/通訊網絡上，以及進行點到點連接。根據應用情況和模塊的不同協議，可以提供不同的總線系統，如 PROFIBUS DP 或工業以太網。
• 點到點連接
通過處理器（CP）進行點到點連接是一種強大而低成本的中線系統替代方案。相對于總線系統，點到點鏈接的優點在只有較少 (RS485) 設備需要連接到 SIMATIC S7 上時非常明顯。
CP 可以方便的把第三方系統連接到 SIMATIC S7 上。由于 CP 具有極高的靈活性，可以實現多種不同的物理傳輸介質、傳輸速率，甚至可以自定義傳輸協議。
對于每個 CP，我們用 CD 光盤提供了組態軟件包和電子手冊，以及用于實現 CPU 和 CP 之間通訊的參數化屏幕形式和標準的功能塊。
組態的數據會存儲到 CPU 的系統塊中，并備份。因此更換模塊時新模塊可以立即投入使用。
S7-300 的接口模塊現有三種版本，每個都帶有用于不同物理傳輸介質的接口。
• 通訊模塊通過點對點連接或總線系統進行數據交換模板的范圍：
• 用于點到點連接的通訊處理器
• 用于連接AS-Interface的通訊處理器
• 用于連接PROFIBUS DP的通訊處理器
• 用于連接PROFIBUS FMS的通訊處理器
• 用于連接工業以態網的通訊處理器
應用
通訊模塊使 SIMATIC S7-300 可以連接到如：
• SIMATIC S7 和 SIMATIC S5 可編程控制器，以及許多其它制造商提供的系統
• PC、可編程裝置、HMI 裝置
• 現場設備
• 打印機
• 機器人控制
• 調制解調器
• 掃描儀、條碼讀取器等
設計

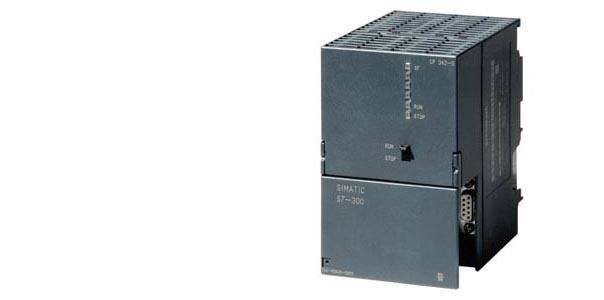

CP 具有加固的塑料外殼，帶有 LED 指示燈用于顯示工作和故障狀態。
它們顯示出了 SIMATIC S7-300 設計的全部優勢，如 .
•設計緊湊
•便于安裝
•用戶友好型接線等。
