西門子機架式工控機

概述
Overview

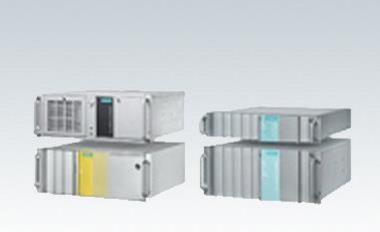

IPC 機架系列
Rack PC 能夠提供靈活、高可用性的工業 PC 系統，用于需要 19" 規格、功能強體積小的應用。
四種型號即可滿足不同的應用要求：
SIMATIC IPC347 – 高性?xún)r(jià)比
SIMATIC IPC547 – 性能極高，價格頗具吸引力
SIMATIC IPC647– 結構極為緊湊，具有極強的工業功能
SIMATIC IPC847 – 具有極高的可擴展性和工業功能
IPC 系列 547、647 和 847 的共享工業功能
• 使用 Intel Core 處理器，可針對工業環境中的復雜自動化任務和計算量很大的 PC 任務實現高系統性能
• 設計用于 24 小時連續運行
• 具有監視和診斷功能（如針對溫度、風扇、加密狗）
• RAID1 配置（鏡像磁盤），可以選用“熱插拔”硬盤托架
• 硬盤更大容量高達 1 TB，可用于存儲大批量數據
• 固態硬盤 (SSD)，使用 MLC 技術，可選
• 冗余交流電源，可選
• 尺寸小型緊湊，可以安裝在深度僅 500mm 的控制箱中
• 由于使用了過壓通風設計將風扇安裝在前部以及防塵濾網，實現了防塵保護
• 可鎖閉式前面板或前開門
• 由于使用現成的伸縮式導管進行安裝，實現了維護友好型設備設計
• 標準實現為工業工作站或服務器
• 預安裝、激活了操作系統，可以實現快速啟用
• 由于配有重建 DVD，可以實現將硬盤快速恢復到交付時的狀態
• 組件具有高靈活性和可可擴展性
• 帶有 PCI 和 PCI Experess 擴展槽
• 獨立的工業化產品設計
SIMATIC IPC347D – 高性能，價格優
• Intel Core i 第三代處理器
• 可鎖閉式前面板或前開門
• 由于使用現成的伸縮式導管進行安裝，實現了維護友好型設備設計
• 由于使用了過壓通風設計將風扇安裝在前部以及防塵濾網，實現了防塵保護
• 帶有 PCI 和 PCI Experess 擴展槽
• 可從庫存及時提供 4 種配置

SIMATIC IPC547E – 性能極高，價格頗具吸引力
• Intel Core i 第四代處理器
• 大配置且不斷電（扼流）情況下，即使環境溫度更高可達 40 °C，處理器也可保持高性能。
• 可選 RAID5 配置（帶有奇偶校驗的數據條帶化），布置在“熱插拔”硬盤托架中
• 帶有附加熱備硬盤的 RAID1 和 RAID5 配置，可選
• 由于使用受控風扇，噪音較低
• 前面有狀態和報警 LED 指示燈，可指示關鍵系統狀態
• 可用性至少為 1.5 年
• 保證至少 3 年內可獲得備件
SIMATIC IPC647D – 結構極為緊湊，具有極強的工業功能
• 因具有 4 個空閑 PCI/PCI Express 插槽而結構非常緊湊，可安裝通訊用長擴展板卡和接口，如集成式 PROFIBUS/MPI 或 PROFINET 接口
• 具有高溫工作穩定性，即使環境溫度更高可達 50 °C，處理器也可保持高性能
• 由于使用了特殊的硬盤固定器，實現了高抗震動/撞擊能力
• Intel Core i 第四代處理器
• ECC 內存，可選
• 實現了維護友好型設計，如可從前面更換風扇/過濾網，無需使用工具，打開機箱只需松開一個螺絲。
• 采用前部 LED 概念，實現有效的自診斷，例如，監視 RAID1 組態器中的硬盤、風扇或以太網狀態顯示屏、Profinet 和 Profibus。
• 集成 PROFIBUS DP/MPI 或 PROFINET 接口（選件）
• 具有較高部件/設計連續性
• 主板由西門子開發制造
• 使用壽命達 6 年
• 保證至少 5 年內可獲得備件

SIMATIC IPC847D – 具有極高的可擴展性和工業功能
• 由于具備 11 個用于安裝長擴展卡的空閑 PCI/PCI Express 插槽和用于通信的集成接口（例如，集成的 PROFIBUS/MPI 或 PROFINET 接口），可實現更大的可擴展性。
• 具有高溫工作穩定性，即使環境溫度更高可達 50 °C，處理器也可保持更高性能
• 由于使用了特殊的硬盤固定器，實現了高抗震動/撞擊能力
• Intel Core i 第四代處理器
• 可選 RAID5 配置（帶有奇偶校驗的數據條帶化），布置在“熱插拔”硬盤托架中
• 帶有附加熱備硬盤的 RAID1 和 RAID5 配置，可選
• ECC 內存，可選
• 實現了維護友好型設計，如可從前面更換風扇/過濾網，無需使用工具，打開機箱只需松開一個螺絲。
• 采用前部 LED 概念，實現有效的自診斷，例如，監視 RAID1 組態器中的硬盤、風扇或以太網狀態顯示屏、Profinet 和 Profibus。
• 集成 PROFIBUS DP/MPI 或 PROFINET 接口（選件）
• 具有較高部件/設計連續性
• 主板由西門子開發制造
• 使用壽命達 6 年
• 保證至少 5 年內可獲得備件

設計
S強固式設計
總體設計目標是在電磁干擾、震動和撞擊負荷下獲得更高安全性。 良好的增壓通風設備可確保即使在更大配置下也能承受高運行溫度，另外還考慮到了防塵。
便于維修型設計
注重了使維護極其簡單。PC 組件（如插槽、存儲器模塊）可以方便地進行插拔。風扇和風扇濾網即使在設備嵌入式安裝情況下也可以方便更換，無需使用工具。
高性能
由于采用新一代 Intel 奔騰雙核處理器到 Core I 二代處理器，SIMATIC 機架式 PC 可針對特定應用進行靈活擴展。
系統可用性
SIMATIC Box PC 可以自定義配置進行定購，有現貨可以供貨。通過附加的數據備份選件（如 RAID1 或 RAID5 系統、冗余電源、IPC Image & Partition Creator）和高效的自診斷軟件 (SIMATIC IPC DiagMonitor)，可將該設計的高系統可用性進一步擴展。
集成接口
提供了兩個內置千兆以太網接口，用于辦公通訊或控制級上的通信。在后面板和前面板上集成了 USB 接口，可十分方便地連接 PC 的 I/O 設備（如用于轉移式數據備份的外部硬盤、操作用的鍵盤和/或鼠標）。針對優質圖形應用，提供了一個備用 PCI Express 插槽以及一塊可連接兩臺顯示器的高性能顯卡。
可擴展性
SIMATIC Rack PC 更多可有 11 個空余 PC 插槽，能夠?yàn)榘惭b在深度僅為 500mm 小型機架中的安裝提供更大限度的擴展余地。
IPC547、IPC647、IPC847 的產品延續性
SIMATIC Rack PC 產品至少一年半內可進行定購，主動營銷期結束后至少 3 年內可提供備件?？梢源_保硬件和軟件長期的功能性。來自英特爾嵌入式生產線的 PC 組件可長期保持供貨，確保了較高投資安全性。
