西門子箱式工控機概述

概述

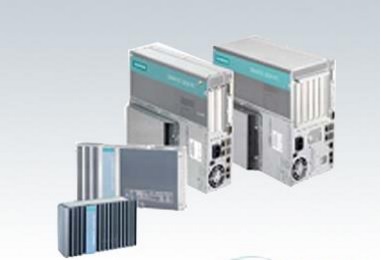

SIMATIC Box PC （SIMATIC 箱式 PC）能夠為機械工程師、工廠工程師和控制箱制造商提供極其強固的工業 PC，用于要求功能強大而體積緊湊的應用。

針對不同要求，這些設備可分為以下三個等級：
• SIMATIC IPC227 (小型箱式 PC):性能優化的緊湊型箱式 PC – 免維護，結構堅固
• SIMATIC IPC427（小型箱式 PC）：功能強大的嵌入式 IPC – 免維護，配置多樣
• SIMATIC IPC627/IPC827 (箱式 PC):高端 IPC – 具有極高的性能、功能范圍和擴展能力

共享的工業功能性：
• 結構極為緊湊
• 獲得國際市場認證
• 使用 SIMATIC 組件進行了系統測試
• 能夠承受工作期間的高震動/撞擊
• 工作溫度范圍寬
• 堅固耐用的數據存儲裝置（CF 卡或固態硬盤 (SSD)）
• 可改變安裝方式，安裝靈活
• 設計用于 24 小時連續運行
• 集成了可參數化的監視功能（溫度、風扇、加密狗）
• 高維護友好性
• 預安裝、激活了操作系統，可以實現快速啟用
• 主板由西門子開發制造
• 使用壽命為 3 到 6 年
• 5 年維修和備件服務
• 具有較高部件/設計連續性
• 由英特爾嵌入式生產線生產的 PC 組件的長期可獲得性

SIMATIC IPC227 (小型箱式 PC):性能優化的緊湊型箱式 PC – 免維護，結構堅固
• 大的緊湊性，約 1 升的外殼容積，帶有集成的工業電源，在控制柜中的空間要求小
• 由于有多種安裝方式且接口位于一側，適合各種安裝情況
• 具有大量集成接口（如可選擇的串行端口和 2 個具有協同功能的千兆以太網接口），應用十分靈活
• 由于采用具有更佳防塵保護的封閉式外殼和非易失性保持存儲器，可實現更大的工業功能
• 通過附加的 PCIe 插槽，可以使用其它設備選件以更佳滿足滿足應用要求

SIMATIC IPC427（小型箱式 PC）：功能強大的嵌入式 IPC – 免維護，配置多樣
• 無風扇操作
• 高性能，極為緊湊而堅固，適合直接安裝在機器上
• 專門為嵌入式應用進行了優化
• 使用靈活，可使用一個或兩個 PCIe I/O 卡（可選）進行擴展
• 由于可以采用 DIN 導軌/墻壁/前部垂直安裝，即使是在控制柜外部，也可實現靈活的安裝
• NVRAM 保持數據存儲器（可選）

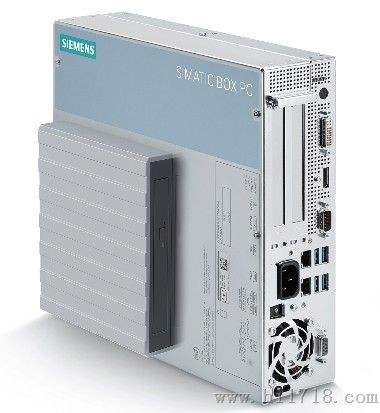

SIMATIC IPC627/IPC827 (箱式 PC):高端 IPC – 具有極高的性能、功能范圍和擴展能力
• 實現了用于復雜測量、控制和可視化任務的高系統性能
• 配有擴展槽和集成接口，實現了高靈活性
• 使用安裝架和壁掛式裝配套件實現了緊湊靈活的安裝
• 采用強固式設計，可以直接安裝在機器上
• 板載 RAID1 控制器
• 即使在高達 55℃ 的環境溫度下，處理器仍可保持高性能
• 高效的系統可用性
• 采用有備用電池的 SRAM 作為 WinAC 數據的存儲器
• 4 個信號 LED

設計
結構緊湊
SIMATIC IPC227 是一種極為緊湊的微型節能型 PC。該微型箱式 PC 的核心部件是高性能 Intel 處理器，具有十分多樣的安裝選件。
SIMATIC IPC427 (Microbox PC) 是針對 DIN 導軌安裝或壁式安裝、用于機器內部的超緊湊、堅固的設備：安裝深度從 50.5 mm 起。
SIMATIC IPC627（箱式 PC）更大安裝深度為 100 mm（不帶 DVD 驅動器時為 80 mm），可在很小的空間內使用。另外，SIMATIC Box IPC627/IPC827 還可進行節省空間的立式安裝。

堅固的設計
所有設計都意在在存在振動和沖擊負荷的情況表下取得高安全性。例如，硬盤的特殊懸置減振機構可確保即使在極高機械負荷下也具有運行可靠性。易于從外部接觸的閃盤插槽或固態硬盤 (SSD) 可用來配置低成本、低維護性、高可用性無磁盤系統。
由于沒有風扇且并使用 CompactFlash 或 CFast 卡，這種小型箱式 PC 和微型箱式 PC 尤其適合全天候、免維護連續運行。

維護方便
此箱式 PC 可方便地折起，便于快速更換部件。設備內部易于接觸，便于將來擴展。
集成接口
在箱式 PC 上，所有接口都位于一側。箱式 PC 可通過內置以太網接口與控制層/生產單元層連接，并在現場通過集成的 PROFIBUS 接口（作為選件提供）進行通信。通過 DVI-I 或 DisplayPort 接口，可以連接外部顯示器或顯示屏。

靈活性
尤其是，帶有 5 個空閑 PC 插槽的 SIMATIC IPC827 可進行多種方式的擴展。所有箱式 PC 都通過了在工業應用以及住所/商業應用中使用的 CE 認證，除了可在工業應用中使用外，還可在樓宇自動化或公共設施內使用。

連續性
SIMATIC 箱式 PC 采用西門子自行開發和制造的主板，提供了極高度的投資連續性和安全性。SIMATIC 箱式 PC 的訂貨期通常為 3 年，有效市場銷售期過后，至少在 5 年內提供備件。

系統可用性
SIMATIC 箱式 PC 可提供定制配置，并且可以隨時供貨。通過設計實現的高系統可用性可借助于附加的數據備份選件（如 RAID 系統、SIMATIC IPC Image & Partition Creator）和高效的自診斷軟件 (SIMATIC IPC DiagMonitor) 進一步擴展。
