產品詳情

SIMATIC PCS 7 提供了一系列自動化系統，使用戶能夠選擇適合自己應用的解決方案
?
1.SIMATIC PCS 7 控制器 AS 410
2.SIMATIC PCS 7 控制器 AS 410 SMART
3.可擴展性
4.帶有軟件控制器的 SIMATIC PCS 7 AS RTX
5.帶有硬件控制器的 S7-400 系列模塊自動化系統
SIMATIC PCS 7 控制器 AS 410

強大、堅固、靈活、可靠、耐用的全能系統 AS 410 是 SIMATIC S7-400 系列一款的新產品，特別 SIMATIC PCS 7 過程控制系統設計。該系統具有優秀的通用性，適用于所有領域。根據具體需求，該系統可組態為：
•  標準型 AS 410S 自動化系統
•  容錯型 AS 410H 自動化系統
•  安全型 AS 410F/FH 自動化系統
憑借其高性能的硬件和優化的 V8.0  版固件， AS 410  首創性的 CPU 410-5H 過程控制器涵蓋了傳統 AS 412 至 AS 417 自動化系統的全部應用領域。其自動化性能可根據 SIMATIC PCS 7 過程對象 (PO) 數量靈活調整。
提供有以下數量過程對象的系統擴展卡：
•  100 PO
•  500 PO
•  1000 PO
•  1600 PO
•  ≥ 2000 PO (PO 2k+)
該產品的 CPU 種類只有一種，優勢凸顯：不僅顯著簡化了自動化系統的選型和組態，而且降低了備件庫存和工廠擴展工作量。
注：
AS 410 CPU 410-5H 過程控制器的組態以及用戶塊的加載都必須采用 SIMATIC PCS 7 工程軟件 V8.0+SP1（包括硬件升級包 HUP CPU 410-5H）。
To the top of the page
SIMATIC PCS 7 控制器 AS 410 SMART

Enlarge
結構小巧，堅固耐用，功能強大，易于使用，適用于各種分布式控制應用
概覽
AS 410 SMART  是一款結構小巧的集成自動化控制系統，即裝即用，支持多達 800 個 SIMATIC PCS 7 過程對象 (PO)。
設計
AS 410 SMART 自動化系統共有以下兩種規格：
•  AS 410 SMART UC，采用 120/230 V AC/DC 電源
•  AS  410 SMART DC，采用 24 V DC 電源
CPU 410 SMART 配備有一個 PROFINET IO 接口（雙端口交換機，可連接更多 48 臺 I/O 設備）和一個 PROFIBUS DP 接口（可連接多達 48 個 PROFIBUS DP 從站）。
To the top of the page
可擴展性

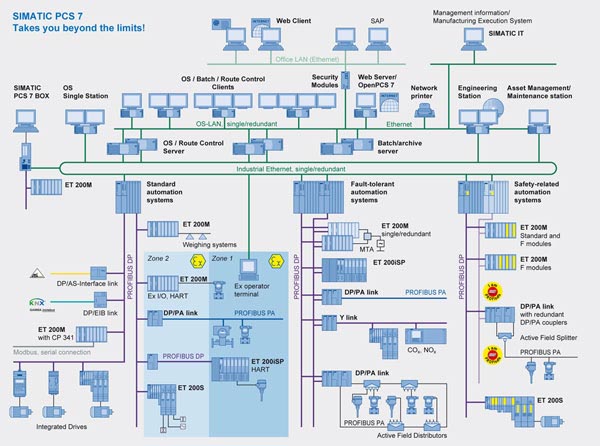

使用 SIMATIC PCS 7 可調整控制器的性能，使其滿足具體的需求。SIMATIC PCS 7 過程控制系統提供了一系列的自動化系統，可為您的應用提供適當?shù)男阅?。自?dòng)化系統的特點是其高度的靈活性。它們在各種安全性和可用性階段下具有可擴展性和可用性 — 從用于中小型規模工廠的相對便宜的標準解決方案到用于大型生產工廠的冗余系統。
在控制層，用戶可選擇多種不同性價比等級的自動化系統。

?Compact Microbox 自動化系統 SIMATIC PCS 7 AS RTX
?使用 S7-400 系列作為標準系統的模塊自動化系統、高可用性和安全相關系統 這使用戶能夠?qū)⒆詣?dòng)化系統的性能調整至工廠或工廠部門要求的更佳狀態。這也就避免了代價高昂的產能過剩問題。
這使用戶能夠?qū)⒆詣?dòng)化系統的性能調整至工廠或工廠部門要求的更佳狀態。這也就避免了代價高昂的產能過剩問題。

To the top of the page
帶有軟件控制器的 SIMATIC PCS 7 AS RTX

應用范圍和使用選項
在 SIMATIC PCS 7 過程控制系統的規模中，SIMATIC PCS 7 AS RTX 的性能屬于較低水平。它是一個基于自動化系統、采用 AS 運行時系統形式的軟件。即使 SIMATIC PCS 7 AS RTX 性能較低，但是它也具有很多功能?；?SIMATIC Microbox PC 427B 的穩固和緊湊型自動化系統設計用于在高達 55 °C 的環境溫度下持續進行 24 小時操作（無需維護）。

以上功能更令人印象深刻的是其在軟件控制器中的快速程序處理，以及它的抗振動和抗干擾性，因?yàn)樗鼪]有風扇或轉動的存儲介質。SIMATIC PCS 7 AS RTX 的這些特點和緊湊型測量使它成為 S7-400 系列標準自動化系統的理想替代方案。它適用于工廠中密閉的分布式安裝、成套設備和具有大型分布式基礎結構的工廠。新控制器的應用領域非常廣泛，從食品、化妝品和消費品行業到制藥和水/廢水處理之類的行業。
特點

SIMATIC PCS 7 AS RTX 附帶一個用于 250 PO 的 AS-Runtime 許可證、一個 2 GB 袖珍閃存卡（帶有內置 Windows XP 操作系統），并且已經預裝了 WinAC RTX 軟件控制器和診斷軟件 SIMATIC PC DiagMonitor。已使用 SIMATIC PCS 7 工程組態系統組態了系統。過程數據存儲在緩沖 2 MB SRAM 中。單獨的電源供應和主電源緩沖可避免數據丟失。
通過 PROFIBUS DP 接口將連接傳感器/執行器和現場/過程設備的分布式 I/O ET 200 系統連接至 PROFIBUS DP/PA。在 SIMATIC PCS 7 AS RTX 中集成了兩個以太網接口 10/1000/1000 兆比特/秒 (RJ45)，用于與 SIMATIC PCS 7 子系統（例如操作員系統、工程系統或維護站）進行工廠總線通訊。
可使用 SIMATIC PC DiagMonitor 和 Maintenance Station，檢測用于程序執行/監督、處理器、電路板溫度和優質診斷/消息（例如工作時間計數器、硬盤/系統狀態）的可組態監控功能，并對每一個 LED 進行分析和信號發送。
