產品詳情

1.高性能操作員站基于性能可靠的通用型 SIMATIC PCS 7 工業工作站，適用于工業環境
2.靈活的模塊式結構實現了硬件和軟件組件的可擴縮
  a.單用戶系統（OS 單站），更多 8500 個過程對象
  b.基于冗余 OS 單站對的扁平型系統配置，可使用參考站擴展為更多 8 個 OS 單站。
  c.客戶機/服務器多站系統，包含更多 18 個 OS 服務器/服務器對，每個用于 12000 個過程對象 (PO) 和更多 40 個 OS 客戶機

3.基于 Microsoft SQL Server 的高性能歸檔系統，帶有短期歸檔和集成的歸檔備份功能，可通過擴展用于長期歸檔（使用 Process Historian）
4.用于監視重要 OS 服務器應用程序的自診斷功能（運行狀況檢查）
5.無需中斷運行系統操作即可進行修改，可通過選擇性地加載冗余服務器來進行在線測試
6.優化的 AS/OS 通信：
  只有在數據發生改變之后才進行數據傳輸，與自動化站 (AS) 應答循環無關；抑制無用報警
7.直觀的過程控制，較高的運行可靠性，并采用了多屏幕技術
8.通過將狀態和模擬值組合到報警信息中，以擴展?fàn)顟B(tài)顯示
9.高性能的報警管理功能可以為操作人員提供支持
  a.使用更多 16 種消息優先級（作為消息類別的附加屬性）分配優先級
  b.隱藏與特定運行狀態不相關的信息的圖像和聲音（動態或手動）
  c.啟動期間或發生傳感器/執行器故障時，抑制報警
10.集中用戶管理、訪問控制和電子簽名
11.監視與工廠總線相連的子系統的運行狀況
12.基于 UTC（Universal Time Coordinated，通用時間同步）的系統范圍內的時間同步功能
   Design
   所有操作員站都基于先進的 SIMATIC PCS 7 工業工作站，它們已針對作為 OS 單站、OS 客戶端或 OS 服務器使用而進行了優化。SIMATIC PCS 7 工業工作站針對在惡劣工業環境中使用進行了優化，其特點是采用了強大的工業 PC 技術以及 Windows 桌面操作系統（Windows 7 Ultimate 32/64 位或 Windows 10 Professional/Enterprise 2015 LTSB 64 位）或 Windows Server 操作系統（Windows Server 2008 R2 Standard 64 位或 Windows Server 2012 R2 Standard 64 位）。PC 的標準組件和接口提供了多種適合于特定系統、客戶和工業領域的選件和擴展功能。
出廠時預裝了 SIMATIC PCS 7 過程控制系統的操作系統和下列 ES/OS軟件：
13.單站：用于 AS/OS 的 PCS 7 工程軟件（包括 OS 運行軟件）
14.服務器：PCS 7 OS 服務器軟件
15.客戶端：PCS 7 OS Software Client
   您只需要相應的軟件許可證，便可以使用預裝的 SIMATIC PCS 7 軟件。
   根據客戶的具體要求，可以為其配備 OS 單站、OS 服務器或 OS 客戶機以及可選的硬件組件，如：
   用于冗余操作的硬件和軟件組件
   用于以聲音或可視信號發送消息的信號模塊
   用于提供訪問保護的智能卡讀卡器
   用于連接更多 4 臺過程顯示器的多屏顯卡
   用于辦公和工業環境的過程顯示器

關于 SIMATIC PCS7 工業工作站的訂貨數據，以及與產品包和技術數據等有關的詳細信息，請參見章節“工業工作站/IPC”。

   單用戶系統（OS 單站）
   在單用戶系統架構中，一個完整項目（工廠/單元）的所??操作和監視功能都集中在一個站中。
   此 OS 單站可同其他單用戶系統一起在工廠總線上運行，或平行于一個多用戶系統運行?？扇哂噙\(yùn)行兩個 OS 單站 (SIMATIC PCS 7 Single Station Redundancy) 并使用參考站將其擴展為一個含有更多 8 個 OS 單站的扁平型系統配置。

   扁平型系統架構示例
   依型號的不同（IE 或 BCE），可通過以下網絡組件之一將 OS 單站連接到工業以太網：
 ?1.IE：CP 1623 通信模塊（預裝在 SIMATIC PCS 7 工業工作站中）CP 1628 或 CP 1613 A2，用于與更多 64 個自動化站進行通信
? 2.BCE：標準以太網卡 (10/100/1000 Mbps) 和可以與更多 8 個自動化系統（非冗余站）進行通信的基本通信以太網
     該 OS 單站還有兩個板載 10/100/1000 Mbps 以太網 RJ45 端口，可在需要時使用。
     OS 工程組態作為標準，配置在單獨的工程組態系統上

   具有客戶端/服務器架構的多用戶系統

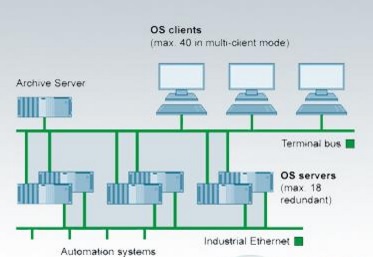

   多用戶系統示例
   一個多站系統包含多個操作員終端（OS 客戶機），這些終端通過終端總線從一個或多個 OS 服務器接收數據（項目數據、過程值、歸檔數據、報警和消息）。該終端總線與工廠總線共享傳輸介質或者設計為獨立的總線（使用 TCP/IP 協議的工業以太網）。
在這種結構中，可以設置冗余 OS 服務器以滿足更高的可用性要求。運行狀況檢查設備會監視運行在 OS 服務器上的關鍵應用程序是否出現軟件故障。如果檢測到故障，則觸發到冗余系統的切換機制。冗余 OS 服務器的同步是自動、高速進行的。
OS 客戶端不僅可以訪問一對 OS 服務器/服務器對上的數據，而且可以同時訪問多對 OS 服務器對上的數據(多客戶端模式)。這樣就可以將一個工廠劃分成幾個工藝單元，將相應數據分配給幾個 OS 服務器/服務器對。這種分布式系統除了可擴展性以外，還能將各個工廠區域相互分開，從而提高了系統的可用性。
SIMATIC PCS 7 支持更多 18 個 OS 服務器或 18 對冗余 OS 服務器的多用戶系統。在多客戶機模式下，OS 客戶機可以同時訪問 18 個 OS 服務器/服務器對中的一個或多個服務器/服務器對上的數據（更多可有 40 個 OS 客戶機同時訪問）。
OS 服務器設計為具有客戶端功能，使其可以從同一多用戶系統中的其它 OS 服務器上訪問數據（歸檔、消息、標簽、變量）。這意味著一臺 OS 服務器上的過程圖形可與其它 OS 服務器上的變量相鏈接（與區域無關的顯示）。
與 OS 單站類似，也可通過以下網絡組件之一將 OS 服務器連接到工業以太網
?
   IE：CP 1623 通信模塊（預裝在 SIMATIC PCS 7 工業工作站中）CP 1628 或 CP 1613 A2，用于與更多 64 個自動化站進行通信
? BCE：標準以太網卡 (10/100/1000 Mbps) 和可以與更多 8 個自動化系統（非冗余站）進行通信的基本通信以太網
該 OS 服務器還具有兩個可用于連接終端總線的板載 10/100/1000 Mbps 以太網 RJ45 端口。

   數據歸檔
   OS 單站和 OS 服務器中已包括一個高性能歸檔系統，運行時可組態，它基于 Microsoft SQL Server，帶有用于短期歸檔過程值（通常 1 至 4 個星期）和消息/事件（通常 2 個月）的循環歸檔。該系統也可結合一個外部數據歸檔系統以長期存儲數據。如，“過程數據歸檔和報告”章節中所述 Process Historian 系統。
