概述
• 10 種不同 CPU，用于 S7-400
• 4 種 CPU，用于 S7-400H 和 S7-400F/FH
• 3 個故障安全 CPU，可用于 S7-400F
• 具有不同的性能等級，滿足不同的應用領域


應用
SIMATIC S7-400 可采用具有不同性能級別的各種 CPU：
• CPU 412-1、CPU 412-2 和 CPU 412-2 PN：
用于中等性能的小型工廠。
• CPU 414-2、CPU 414-3、CPU 414-3 PN/DP：
用于具有對編程、處理速度和通信有額外要求的中等規模工廠。
• CPU 416-2、CPU 416-3、CPU 416-3 PN/DP：
在高端性能范圍內具有較高要求的工廠。
• CPU 417-4 DP：
在高端性能范圍內具有極嚴格要求的工廠。
• CPU 412-5H、CPU 414-5H、CPU 416-5H 和 CPU 417-4H：
用于 SIMATIC S7-400H 和 S7-400F/FH。
• CPU 414F-3 PN/DP、CPU 416F-2 和 CPU 416F-3 PN/DP：
用于構建故障安全型自動化系統，適用于具有較高安全要求的工廠。

設計

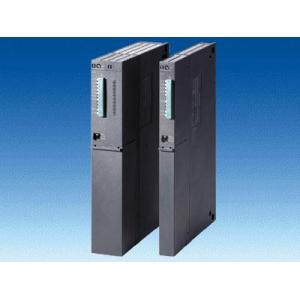

所有 CPU 裝在帶集成的控制單元和顯示單元的塑料外殼中。 相同的單元具有相同的功能。
前面板上有：
• LED指示燈:
用于狀態和故障指示。
• 波動開關：
用于選擇運行模式。
• 存儲器卡插槽（擴展裝載存儲器）
• 組合 MPI/DP 端口。
• 內置 PROFIBUS-DP 接口（非 CPU 412-1）。
• 電池插座：
用于后備電池的外部供電
除 CPU 412-1 處理器外，所有 CPU 具有：
• PROFIBUS DP 接口:
用于連接分布式 I/O。根據組態的不同，也可用于與 OP 或 PG/PC 的通訊。
CPU 414-3 PN/DP, CPU 416-3 PN/DP 和 CPU 416F-3 PN/DP 也可以連接 PROFINET。 每個模板有一個雙口的 PROFINET 接口。
高端 CPU 還具有：
• PROFIBUS DP 接口模板備用插槽：
用于鏈接其他 DP 網絡。
此外，CPU 按照其性能進行分級：例如RAM、地址區大小、可裝載塊的數量以及處理時間。
