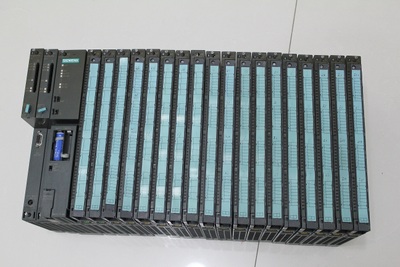

西門子S7-400 IO模塊
發表時間：2018年12月10日瀏覽量：
產品詳情
概述
信號模塊是控制器進行過程操作的接口。許多不同的數字量和模擬量模塊根據每一項任務的要求，準確提供輸入/輸出。數字量和模擬量模塊在通道數量、電壓和電流范圍、電絕緣、診斷和警報功能等方面都存在著差別。S7-400 信號模塊不僅是能夠在中央機架擴展，而且可以通過 PROFIBUS DP 連接到 S7-400 中央控制器。支持熱插拔，這使更換模塊變得極其簡單。
對于在此列舉的所有模塊系列，SIPLUS 部件也可應用在腐蝕性環境/冷凝環境中。
優勢
• 安裝簡便
通過前端連接器連接傳感器/執行器?？墒褂靡韵逻B接方式進行連接：
• 螺釘型接線端子
• 彈簧型接線端子
• 快速連接（絕緣穿刺）
更換模塊后，只需將連接器插入相同類型的新模塊中，并保留原來的布線。前端連接器的編碼可避免發生錯誤。
• 快速連接
連接 SIMATIC TOP 更加簡單、快速（不是緊湊 CPU 的板載 I/O）?？墒褂妙A(yù)先裝配的帶有單個電纜芯的前端連接器，和帶有前端連接器模塊、連接線纜和端子盒的完整插件模塊化系統。
• 高組裝密度
模塊中為數眾多的通道使 S7-400 實現了節省空間的設計?？墒褂妹總€(gè)模塊中有 8 至 64 個通道（數字量）或 8至16個通道（模擬量）的模塊。
• 簡單參數化
使用 STEP 7 對這些模塊進行組態和參數化，并且不需要進行不便的轉換設置。數據進行集中存儲，如果更換了模塊，數據會自動傳輸?shù)叫碌哪K，避免發生任何設置錯誤。使用新模塊時，無需進行軟件升級?？筛鶕?jù)需要復制組態信息，例如用于標準機器。
設計和功能
安裝簡便
通過前連接器連接傳感器/執行器。更換模塊后，只需將前連接器插入相同類型的新模塊中，并保留原來的布線。前連接器帶自動編碼功能可避免發生錯誤。S7-400 也可以檢測前連接器是否已插入。
快速連接
SIMATIC TOP 連接使連接變得更加簡單、快速?？墒褂妙A(yù)先裝配的帶有單個電纜芯的前連接器，和帶有前連接器模塊、連接線纜和端子盒的完整插件模塊化系統。
高組裝密度
模塊中為數眾多的通道實現了節省空間的設計。例如，可使用帶有 16 至 32 個數字通道和 8 至 16 個模擬通道的模塊。
簡單參數設置
使用 STEP 7 對這些模塊進行組態和參數設置，并且不需要進行不便的轉換設置。數據進行集中存儲，如果更換了模塊，數據會自動傳輸?shù)饺履K，避免發生任何設置錯誤。使用新模塊時，無需進行軟件升級。可根據需要復制組態信息，例如用于標準機器。
診斷、中斷
許多模塊還會監控信號采集（診斷）和從過程（過程中斷，例如邊沿檢測）中傳回的信號。這樣便可對過程中出現的錯誤（例如斷線或短路）以及任何過程事件（例如數字量輸入時的上升沿或下降沿）立刻做出反應。使用 STEP 7，即可輕松對控制器的響應進行編程。在數字量輸入模塊上，每個模塊可以觸發多次中斷。
